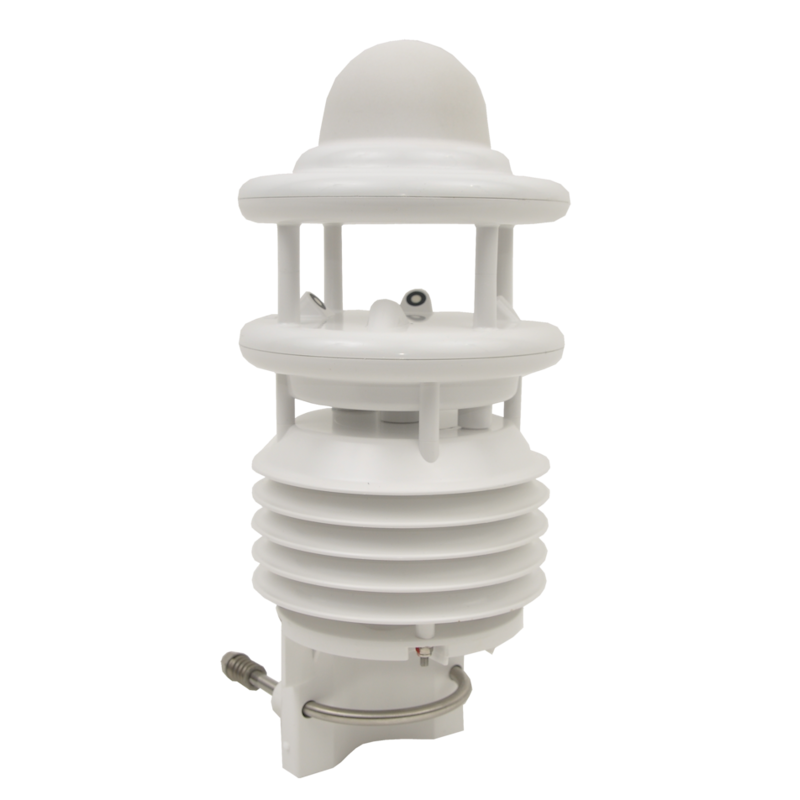

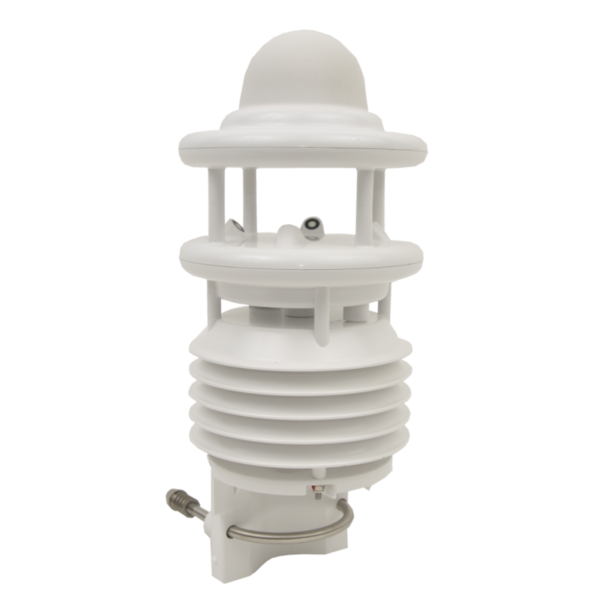

Transductor meteorologic digital pentru operare cu dispozitivele ALMEMO® V7 Acest transductor meteorologic digital, cu procesorul sau integrat de semnal sau convertorul A/D, poate masura toate variabilele meteorologice importante intr-un singur dispozitiv (peste 20 de variabile masurabile diferite). Pana la 10 canale de masurare pot fi evaluate simultan prin intermediul conectorului ALMEMO® D7. La iesirea din fabrica, urmatoarele variabile sunt programate: viteza vantului (m/s), directia vantului (°), cantitatea de precipitatii (mm), intensitatea precipitatiilor (mm/h), temperatura aerului (°C), umiditatea relativa atmosferica (% RH), presiunea atmosferica barometrica (hPa). Transductorul meteorologic functioneaza cu dispozitivele ALMEMO® V7 actuale, inclusiv instrumentul de masurare de precizie ALMEMO® 710 si instrumentul de masurare profesional ALMEMO® 202.

Pentru aplicatii profesionale Transductorul meteorologic respecta in esenta toate specificatiile stabilite de WMO (Organizatia Meteorologica Mondiala) si este utilizat intr-o varietate larga de domenii, de exemplu: servicii meteorologice, managementul apei, tehnologia transporturilor (drumuri, cale ferata), agricultura, tehnologia energiei regenerabile si monitorizarea calitatii aerului si a emisiilor atmosferice. Transductorul poate fi montat rapid si usor, de exemplu pe un stalp sau pe un suport, folosind suportul furnizat. Cablu de conectare poate fi introdus in transductor. In cutia de conectare mica, cablurile de semnal sunt fixate si unitatea de alimentare 24V pentru sistemul de incalzire este conectata. In utilizarea mobila (fara unitate de alimentare 24V), incalzirea si ventilatorul (vezi mai jos) sunt dezactivate, iar radarul de precipitatii (vezi mai jos) poate functiona in modul Economie de energie.

Vant Vantul este masurat prin intermediul a patru senzori ultrasonici (pentru cele patru puncte cardinale). Din diferentele de timp de rulare, se calculeaza viteza vantului in m/s si directia vantului in °. Aceasta procedura de masurare nu necesita intretinere (fara parti mobile). Pentru operarea in timpul iernii, senzorii ultrasonici pot fi incalziti, daca este necesar.

Precipitatii, ploaie Precipitatiile sunt masurate folosind tehnologia radar verificata. Un radar Doppler masoara viteza picaturilor individuale de ploaie / zapada. Cantitatea de precipitatii (in mm) si intensitatea precipitatiilor (in mm/h) pot fi calculate pe baza corelatiei dintre dimensiunea picaturii si viteza picaturii. Tipul de precipitatii (ploi / zapada) este determinat pe baza diferentei de viteza a coborarii. Aceasta procedura de masurare nu necesita intretinere (fara parti mobile). Pentru operarea in timpul iernii, senzorul de precipitatii poate fi incalzit, daca este necesar.

Temperatura aerului si umiditatea atmosferica Temperatura aerului este masurata (in °C) printr-un senzor de rezistenta NTC de inalta precizie; umiditatea relativa atmosferica este masurata (in % RH) printr-un senzor capacitiv de umiditate. Acesti senzori sunt inchisi intr-o carcasa protejata impotriva radiatiei, ventilata fortat, pentru a minimiza influentele externe (de exemplu, radiatia solara etc.). Acest lucru asigura ca, in ciuda radiatiei solare ridicate, se obtin in continuare rezultate precise ale masuratorilor. Ventilatia fortata imbunatateste, de asemenea, raspunsul in cazul condensarii.

Presiune atmosferica Presiunea atmosferica absoluta este masurata (in hPa) printr-un senzor integrat.

Valori masurate Senzorii din transductorul meteorologic masoara continuu valorile curente de masurare si la rata lor interna de esantionare. In conectorul ALMEMO® D7, valorile minime/maxime/medii si cantitatile sunt calculate (la ciclul de iesire al dispozitivului ALMEMO® V7); acest lucru se face pentru diferite variabile masurabile.
