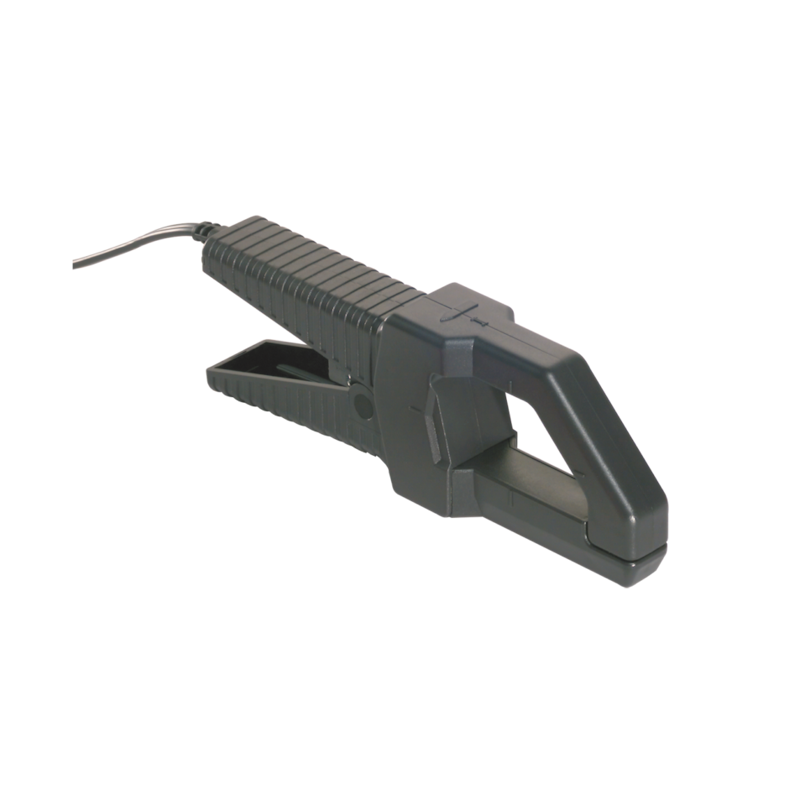

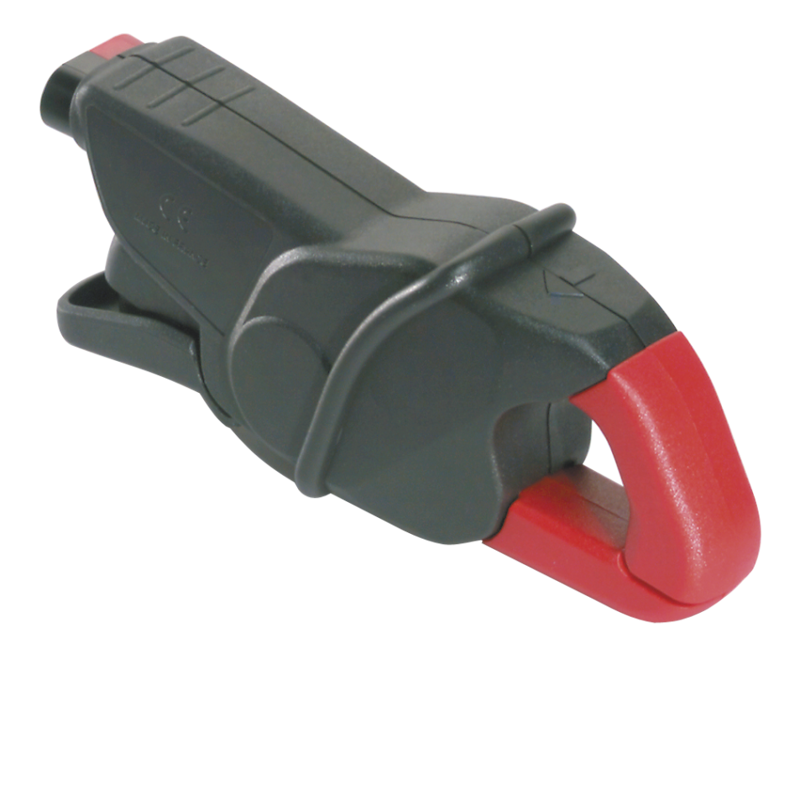

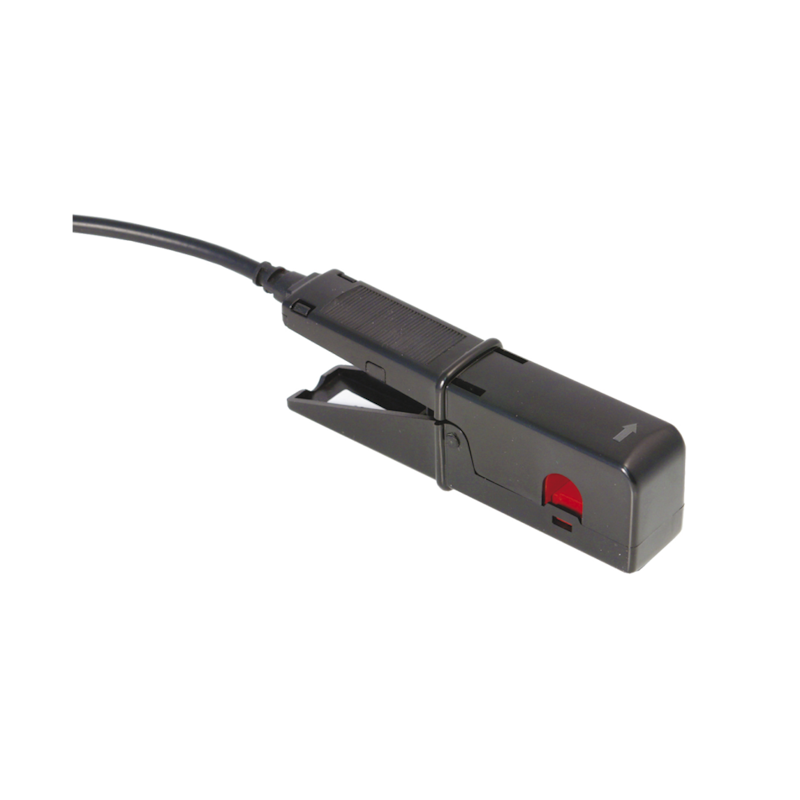

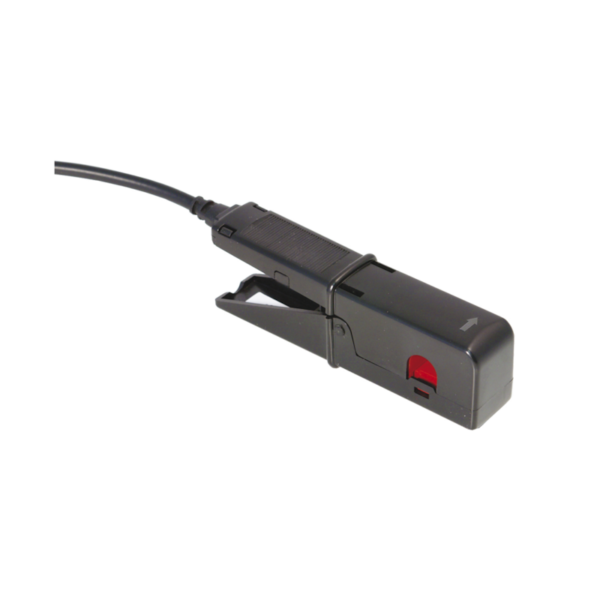

Cum functioneaza transformatoarele tip Split-Core
Transformatoarele de curent sunt folosite pentru a masura curenti alternanti mari fara contact si fara a intrerupe circuitul. In principiu, acestea sunt formate din 2 bobine de transformator separate (B1 = bobina primara cu N1 spire, B2 = bobina secundara cu N2 spire) pe un singur miez de fier (circuit magnetic inchis).
Daca un curent alternativ I1 trece prin bobina B1, un curent I2 este indus in bobina B2, care depinde de raportul de bobinare N1/N2. Comparativ cu transformatoarele instalate stationary in panouri, transformatoarele tip split-core trebuie sa poata inconjura un conductor in cadrul unui circuit magnetic deschis.

In practica, bobina primara B1 consta doar dintr-o bobina care poarta curentul ce trebuie masurat.
Raportul de transformare al unui transformator de curent este: I1 x N1 = I2 x N2
